產品型號及其含義：


正常工作及安裝條件：
1.周圍環境溫度不高于 +70℃，不低于 -45℃。
2.安裝地點的海拔高度不超過 3000 m。
3.安裝地點的空氣相對濕度：日平均不大于 95%， 月平均不大于 90%。
4.無火災、爆炸威脅以及無腐蝕金屬、破壞絕緣 的有害氣體及導電塵埃的場所。
5.振動加速度不超過 2g，耐沖擊 10g。
6.外殼防護等級，IP44。

結構特點：
　　F18 系列轉換式延時輔助開關為旋轉式開關結構，由多個結構相同的單元組合而成。絕緣基座采用不飽和聚脂塑料壓塑制作，具有較高的耐熱性能和絕緣性能；動觸片為高彈性、雙金屬鉚接銀觸點采用夾持式與靜觸片接觸方式。具有結構簡單，接觸可靠，開斷電流大，絕緣性能好，使用壽命長等特點。

工作原理：
　　F18 系列轉換式延時輔助開關為直接帶動式旋轉結構，通過外力帶動主軸旋轉，使主軸旋轉到不同的角度位置時連動動觸頭組以實現動觸片與靜觸片的接通或分斷，從而控制電氣回路。
　　5.1 一般觸頭（包括常開觸頭和常閉觸頭）：在高壓斷路器處于分閘位置時接通的觸頭為常閉觸頭，在高壓斷路器處于合閘位置時接通的觸頭為常開觸頭。
　　5.2 一般延時觸頭：在斷路器合閘過程中，該觸頭相對于常開觸頭而言提前接通，它是在主軸旋轉至常閉觸頭已經分斷而常開觸頭尚未接通之前接通了的觸頭，從而實現延時功能。
　　5.3 特殊延時觸頭（動觸頭裝配在主動軸分體的從動軸上）：在斷路器合閘過程中，主軸旋轉至常開觸頭接通時，從動軸通過與主動軸連接的快分結構中的主動片、從動片、從動轉片的轉動和扭簧的儲能釋放，從而達到延時接通或延時分斷的功能，可以延時15 ~ 20 ms左右。

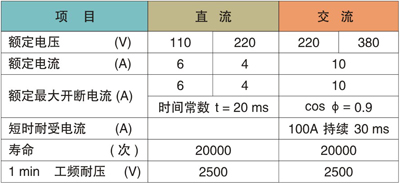

主要技術參數：


分類、外形及安裝尺寸：
產品分類

注：1、F18-□/□□-T□-Y□A 有兩對特殊延時觸頭。
　　2、F18-□/□□-T□-Y□B 有一對普通延時觸頭和兩對特殊延時觸頭。
