用途及適用范圍
GN22-1.5/3150-50型直流隔離開關是城市輕軌和地鐵單 向?qū)ㄑb置使用的直流隔離開關,該直流隔離開關適用于直流 750V和1500V城市輕軌和地鐵供電系統。單相導通裝置在城市 輕軌和地鐵交通系統中,用來減少被保護區段的鋼軌電位,從 而減少被保護區段雜散電流對結構及金屬管線的電腐蝕,同時 能降低停車車庫的鋼軌電流,保證檢修人員的安全。該單向?qū)? 通裝置并聯在鋼軌絕緣節處,除保證列車正常軌道回流電流外, 還能保證短路電流通過。直流隔離開關用于在單向?qū)ㄑb置出 現故障時連接絕緣結兩端鋼軌,保證列車正常運行。直流隔離 開關有手動、電動兩種操作型式,電動操作又有近動、手動及 遠動三種操作方式。

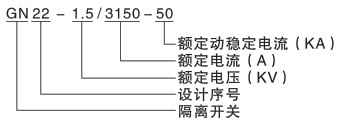

產品型號及其含義

技術參數
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 額定電壓 | KV | DC 1.5 |
| 2 | 最高電壓 | DC 1.8 | |
| 3 | 額定電流 | A | 3150 |
| 4 | 1min工頻耐受電壓(對地/斷口) | KV | 5.5/6.6 |
| 5 | 額定短時耐受電流(2s) | KA | 20 |
| 6 | 額定峰值耐受電流 | 50 | |
| 7 | 機械壽命 | 次 | 2000 |

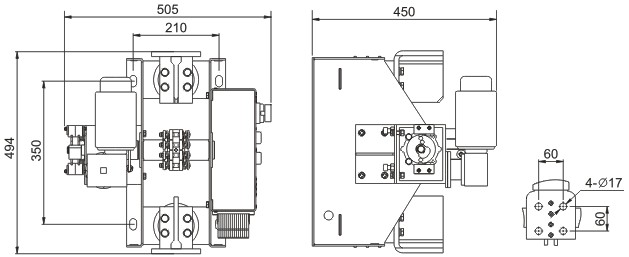

外形尺寸圖
.jpg)
